硅膠手板模型之遙控器

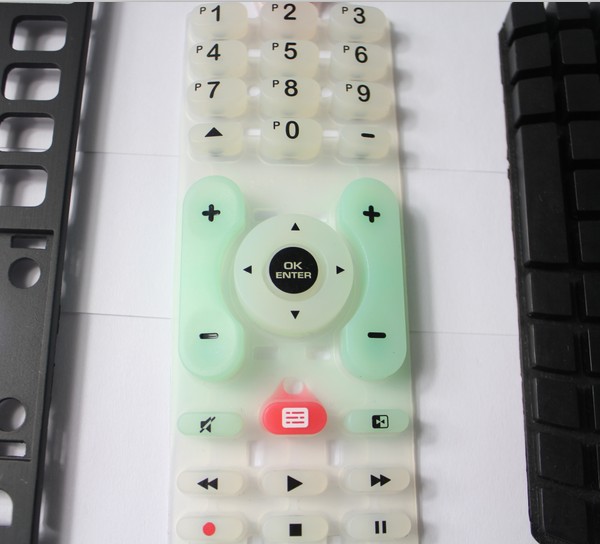

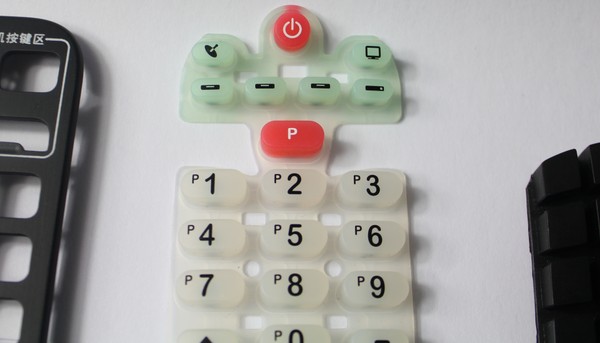

硅膠手板模型相關(guān)圖片

硅膠手板制作注意事項：
一、假如當(dāng)?shù)販囟?0℃的情況下，固化劑添加量可以添加到5%。假如當(dāng)?shù)販囟仍诹阆?℃左右，你添加再多的固化劑與硅膠不產(chǎn)生反應(yīng)，很久不會固化；假如當(dāng)?shù)販囟仍?8—45℃的時候，同樣品質(zhì)硅膠，同樣的固化劑，固化劑添加到1%就可以了。

二、首先你要把原始模型或者要復(fù)制的產(chǎn)品處理好。由于你復(fù)制的產(chǎn)品或模型沒有經(jīng)過打磨或拋光，實際上模型或產(chǎn)品本身不夠光滑或完美，你用柱層硅膠做的模具不夠好，實際灌出來的產(chǎn)品也不夠光滑。

三、分片模具或片模操作方法：把抽過真空的硅膠以涂刷或者灌注方法進(jìn)行施工。涂刷之前先把你要復(fù)制的產(chǎn)品或者模型涂刷上一層脫模劑，或者隔離劑，然后把硅膠涂刷在產(chǎn)品上面（注：必須要涂刷均勻）等待30分鐘之后，把表面粘貼一層紗布或者玻璃纖緯布來增加強度，然后再涂刷第二層硅膠等硅膠干燥后，再做外模，外模能使用石膏或樹脂等材料。

四、灌�；蛘呤枪嘧⒛５牟僮鞣绞剑汗嗄；蛘吖嘧⒛＃怯糜诒容^光滑或簡單的產(chǎn)品，就是把你要復(fù)制的產(chǎn)品或模型，用膠板或玻璃板圍起來，把抽過真空的硅膠直接倒入產(chǎn)品上面，待硅膠干燥成型后，取出產(chǎn)品，模具就成型了（注：灌注模通常采用硬度比較軟的硅膠來做模，這樣脫模比較容易，不會損壞硅膠模具里面的產(chǎn)品），以上是手板硅膠使用及操作的全部過程。

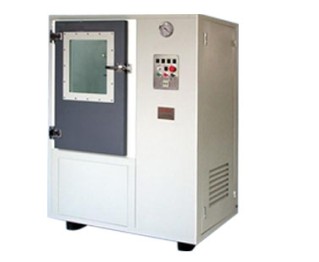

五、抽真空處理，按一定量的比例，把硅膠與固化劑攪拌均勻后，進(jìn)行抽真空處理。由于硅膠與固化劑攪拌的時間會產(chǎn)生氣泡，假如不做抽真空處理，把氣泡抽出來的話，做出的硅膠模具會有很多氣孔，模具本身拉力減少，翻模次數(shù)少，模具本身也不光滑，直接影響到產(chǎn)品的質(zhì)量。

硅膠手板常見問題：

1．在開模過程中模具硅膠里有很多氣泡怎么辦？
這種情況要根據(jù)條件來處理，在有抽真空機的條件下，需先把硅膠與固化劑攪拌均勻后進(jìn)行抽真空處理。如沒有真空機則可以適當(dāng)減少固化劑的添加量來進(jìn)行處理，例如原硅膠與固化劑的比率為4%,現(xiàn)在可以改為1%-2%。這樣前期模具硅膠膠連時間就會變慢，模具中的空氣就會慢慢排出，減少氣泡。

2．硅膠模具固化后出現(xiàn)固化不均勻怎么辦？
造成這種現(xiàn)象是因為1.硅膠與固化劑的比率不準(zhǔn)確，沒有按要求稱重；2.硅膠與固化劑混合后沒有認(rèn)真攪拌均勻。出現(xiàn)這種情況會造成模具的報廢，要盡力避免。

3．硅膠出現(xiàn)粘模怎么辦？
出現(xiàn)這種情況一是因為前期對模種（產(chǎn)品模型）沒有合理處理造成的，所以在開模前要對模種進(jìn)行處理，如模種表面比較粗燥或做很復(fù)雜的模具，一定要認(rèn)真打磨光滑清洗干凈。然后再均勻刷上脫模劑。常用的脫模劑有凡士林、洗潔精、液體石蠟等。實際操作中可根據(jù)模種的材質(zhì)涂刷不同的脫模劑。二是固化劑攪拌不均勻就倒入模具,脫時一塊干一塊不干。

相關(guān)3d圖紙截圖：

如果你想深入了解我們拓維模型請看以下視頻

深圳財經(jīng)頻道采訪拓維歐總

良好的企業(yè)文化：拓維模型早會

共有0條評論


內(nèi)容：
驗證碼：	80987

Copyright@2014 - 2019 粵ICP備11096697號
地址:深圳市寶安區(qū)福永鎮(zhèn)鳳凰工業(yè)區(qū)興業(yè)二路201號（鳳凰加油站后面）
電話:18118780765(朱生) 郵箱:2355718800@qq.com
版權(quán)所有:深圳市拓維模型技術(shù)有限公司
